Un manómetro impreciso puede convertir una revisión rutinaria de los neumáticos en un riesgo para la calidad o la seguridad. La verificación comienza con una referencia calibrada y límites de aceptación definidos.
Para los equipos de control de calidad y los responsables de seguridad, verificar la precisión de los manómetros para inflar neumáticos de automóviles requiere algo más que comparar dos lecturas en condiciones de taller no controladas.
Una verificación fiable consiste en realizar pruebas en todo el intervalo de presión previsto, comprobar la consistencia de las mediciones y documentar los resultados frente a tolerancias que reflejen las especificaciones del equipo y las necesidades reales de funcionamiento.
Esta guía explica cómo identificar errores de medición, tomar decisiones de aceptación justificables y establecer intervalos de verificación prácticos que mantengan la confianza en los equipos de inflado de neumáticos.
¿Qué pruebas demuestran que la precisión de un manómetro para neumáticos es suficiente?
Un manómetro es aceptable cuando sus errores de medición cumplen una tolerancia documentada en todo el intervalo de presión pertinente para el uso previsto, teniendo en cuenta la incertidumbre de medición.
La concordancia con otro manómetro del taller no demuestra la precisión. Ambos instrumentos podrían tener errores similares, y ninguno aporta pruebas fiables sin un historial de calibración adecuado.
Distinga entre verificación y calibración: la verificación comprueba el cumplimiento de los requisitos, mientras que la calibración establece la relación entre las indicaciones del instrumento y los valores de referencia, incluida la incertidumbre de medición asociada.
El ajuste es una operación distinta. Si se ajusta un instrumento, conserve sus resultados originales y repita la verificación antes de devolverlo al servicio aprobado.
Establezca los límites de aceptación antes de tomar las lecturas. Utilice los requisitos contractuales, la normativa aplicable, las especificaciones del fabricante y las necesidades de su proceso; evite elegir límites solo porque el instrumento los cumple.
Para inflar vehículos, obtenga las presiones objetivo de la etiqueta o las instrucciones del fabricante del vehículo. La presión máxima indicada en el flanco del neumático no define la presión de funcionamiento recomendada.
Elija una referencia y una configuración que permitan tomar decisiones fiables
Utilice una referencia de presión calibrada con trazabilidad documentada mediante una cadena de calibración adecuada. Su certificado debe cubrir las presiones, unidades y condiciones necesarias para la verificación.
Revise la incertidumbre de la referencia, la fecha de calibración y las correcciones indicadas. Un certificado vigente, por sí solo, no demuestra que la referencia sea adecuada para la prueba.
Cuando sea viable, seleccione una referencia considerablemente más precisa que el manómetro que se va a comprobar. Evalúe su idoneidad según la incertidumbre, no según la resolución de la pantalla ni las afirmaciones comerciales.

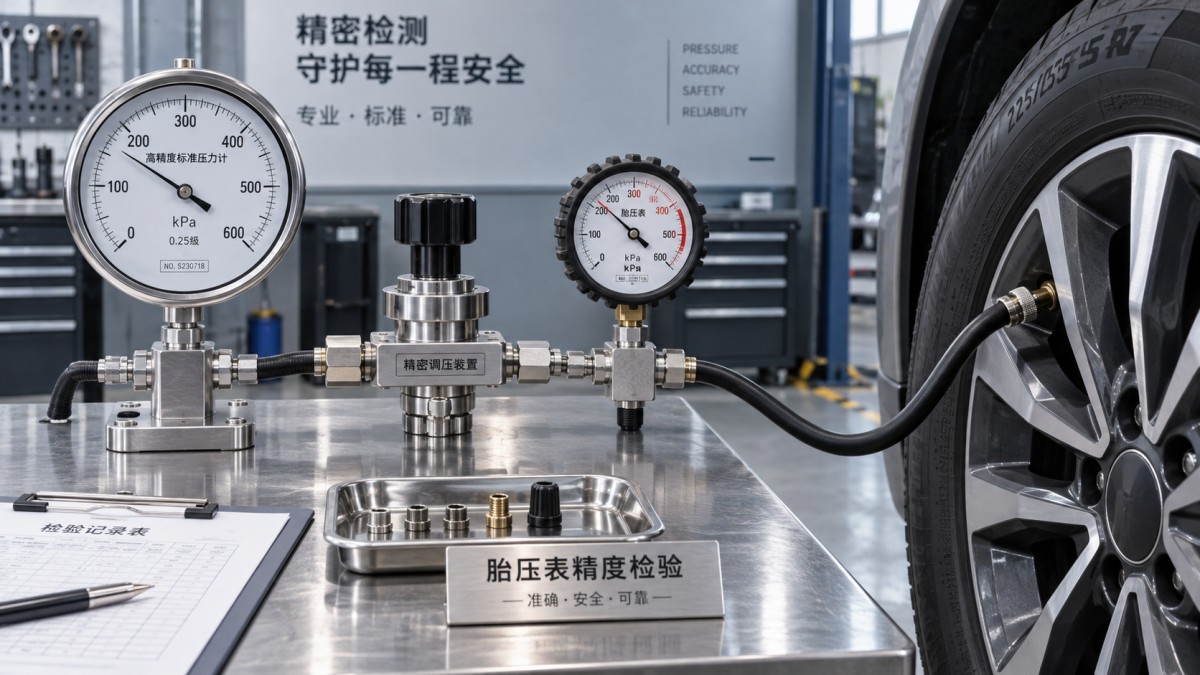

Conecte ambos instrumentos a una fuente de presión controlada mediante un colector estanco o un dispositivo adecuado. Durante la comparación, ambos deben estar sometidos a la misma presión estabilizada.
Utilice mangueras, adaptadores y accesorios con una presión nominal adecuada para la prueba. Asegure las conexiones, aísle la fuente de presión cuando corresponda y libere la presión de forma segura antes de desconectar el equipo.
Para infladores integrados, utilice la configuración de verificación aprobada por el fabricante. La presurización externa podría no ser adecuada si las válvulas internas impiden la igualación o exponen los componentes a una presión no prevista.
Registre las condiciones ambientales y deje que el equipo se estabilice. Los cambios de temperatura, las fugas en las conexiones, las restricciones en las mangueras y las fluctuaciones de presión pueden generar errores aparentes del manómetro durante las pruebas.
Pruebe las presiones que su equipo utiliza realmente
Comience comprobando la identificación del equipo y realizando una inspección visual. Registre el número de serie, las unidades de presión, el estado de la pantalla, el estado de la manguera y cualquier signo de daños por impacto.
Compruebe la indicación de cero con el manómetro ventilado a la atmósfera, siguiendo las instrucciones del fabricante. Cualquier desviación inesperada debe investigarse antes de aprobar el instrumento.
Seleccione varios puntos de presión que abarquen el intervalo de funcionamiento previsto, incluidos los valores habituales para vehículos y los límites pertinentes. Añada puntos cuando los resultados anteriores indiquen un comportamiento irregular del instrumento.
En un proceso para automóviles de pasajeros que opera aproximadamente entre 30–45 psi, los puntos de prueba ilustrativos podrían incluir 20, 30, 35, 40 y 50 psi, siempre que la clasificación del equipo lo permita.
Esos puntos de ejemplo no verifican todo el intervalo nominal del instrumento. Si la aceptación abarca presiones más altas, amplíe las pruebas según corresponda con un dispositivo de presión de clasificación adecuada.
Aumente la presión gradualmente, estabilice cada punto y registre conjuntamente las lecturas de la referencia y del manómetro. Después, repita las mediciones mientras disminuye la presión para detectar una posible histéresis.
Repita las lecturas en los puntos de funcionamiento importantes, preferiblemente a lo largo de varios ciclos de presión. Una sola lectura coincidente no demuestra la repetibilidad ni un rendimiento constante en todo el intervalo de trabajo.
En los manómetros analógicos, observe la escala de frente para reducir al mínimo el error de paralaje. En los manómetros digitales, espere a que las lecturas se estabilicen y tenga en cuenta los incrementos de visualización al interpretar los resultados.
Calcule el error y decida si el manómetro cumple
Calcule el error de indicación restando la presión de referencia corregida de la lectura del manómetro. Un resultado positivo significa que el manómetro indica una presión superior a la de referencia.
Por ejemplo, si un manómetro indica 36.0 psi y la presión de referencia corregida es de 35.0 psi, el error de indicación es de +1.0 psi.
Confirme cómo expresa la especificación la precisión. Un porcentaje del fondo de escala difiere considerablemente de un porcentaje de la lectura, especialmente cerca del límite inferior del intervalo de funcionamiento.
Un manómetro hipotético de 150 psi, especificado con una precisión de ±1% del fondo de escala, permite un error de ±1.5 psi en todo su intervalo, sujeto a las condiciones indicadas en la especificación.
Defina una regla de decisión que tenga en cuenta la incertidumbre de medición. Un enfoque conservador acepta un punto solo cuando la suma del error absoluto y la incertidumbre expandida se mantiene dentro de la tolerancia.
Con un límite de ±1.0 psi, un error absoluto de 0.7 psi y una incertidumbre expandida de 0.2 psi cumplen esa regla conservadora de aceptación en ese punto.
Un error de 0.9 psi con la misma incertidumbre no cumple esa regla. Documente el resultado conforme a su procedimiento, en lugar de declarar automáticamente que cumple los requisitos.
Evalúe también la repetibilidad y la histéresis frente a requisitos definidos. Las variaciones considerables pueden hacer que un manómetro no sea adecuado, aunque su indicación media parezca próxima a la referencia.
Compruebe por separado el inflado automático y la precisión estática del manómetro
Un inflador integrado puede mostrar la presión con precisión en condiciones estáticas y, aun así, detener el inflado de forma incorrecta. La ubicación del sensor, el flujo de aire, la lógica de control y la estabilización de la presión pueden afectar al rendimiento.
Verifique la presión indicada con la configuración aprobada y, a continuación, evalúe por separado el apagado automático. Cuando se detenga el inflado, deje que la presión se estabilice antes de comprobar el resultado final.
Mantenga constantes la temperatura del neumático y la presión inicial al comparar el funcionamiento. Para evaluar los objetivos de inflado del vehículo, utilice las condiciones de neumáticos fríos y siga las indicaciones pertinentes del fabricante del vehículo.
Por ejemplo, el arrancador multifunción con compresor de neumáticos APS-541 indica un intervalo de presión de 3–150 psi y permite seleccionar las unidades PSI, BAR, KPA y Kg/cm².
Estas especificaciones describen el intervalo y las opciones de visualización, pero no establecen la precisión de medición. Antes de la calificación, solicite la tolerancia aplicable, el método de verificación y los requisitos de apagado automático.
El caudal de aire indicado de 33 L/min tampoco demuestra la precisión del inflado. Evalúe la presión final estabilizada por separado de la velocidad de inflado, utilizando condiciones de prueba documentadas y repetibles.
Al comprobar diferentes ajustes de unidades, compare presiones equivalentes y tenga en cuenta el redondeo de la pantalla. Para reducir los errores de conversión y transcripción, utilice la misma unidad de referencia en los cálculos.
Establezca intervalos de verificación y gestione rápidamente los fallos
Base los intervalos de verificación en la frecuencia de uso, el entorno operativo, las consecuencias de los errores, las recomendaciones del fabricante y la estabilidad histórica. No existe un intervalo universalmente adecuado para todos los manómetros.
Verifique los equipos nuevos antes de ponerlos en servicio, después de reparaciones pertinentes y tras sospechar que han sufrido daños. Las lecturas inesperadas o el fallo en una comparación rutinaria deben dar lugar a una investigación adicional sin demora.
Aumente la frecuencia de las comprobaciones para los equipos de uso intensivo expuestos a vibraciones, contaminación o temperaturas extremas. Amplíe los intervalos solo cuando el rendimiento documentado justifique debidamente el cambio.
Si un manómetro no cumple, identifíquelo y retírelo del servicio aprobado. Revise los trabajos de inflado potencialmente afectados teniendo en cuenta la última verificación aceptable y los registros de funcionamiento disponibles.
Conserve registros de la identificación del instrumento, los datos de referencia, los puntos de prueba, las lecturas, los errores, la incertidumbre, la regla de decisión, el operador y la fecha. Anote las medidas correctivas y la próxima comprobación programada.
Qingdao Shinuode Intelligent Technology Co., Ltd. declara contar con más de diez años de experiencia en fabricación y con capacidades internas de desarrollo y producción, información útil para las conversaciones de evaluación de proveedores.
Para las decisiones de compra, solicite pruebas de inspección específicas del modelo y aclare el alcance de la verificación. La capacidad de fabricación contribuye a la evaluación del proveedor, mientras que los datos documentados sobre el rendimiento de presión respaldan la aceptación de los equipos de inflado.
Convierta la aceptación del manómetro en una decisión de seguridad documentada
Un inflado fiable de neumáticos de automóviles depende de una referencia calibrada adecuada, presiones de prueba representativas, mediciones repetibles y reglas de aceptación que tengan en cuenta la incertidumbre y los requisitos operativos.
Apruebe los equipos únicamente para el intervalo y las condiciones que se hayan verificado realmente. Combine las comprobaciones estáticas del manómetro con pruebas del control de inflado y utilice los resultados registrados para orientar los intervalos de mantenimiento.
Este enfoque proporciona a los equipos de calidad y seguridad una base justificable para autorizar el uso de equipos, investigar fallos y reducir el riesgo de tomar decisiones incorrectas sobre la presión de los neumáticos.
